Van bướm tay quay

Mô tả sản phẩm:

Van bướm tay quay hay còn gọi van bướm vô lăng là loại van dùng để mở/đóng lưu chất trong đường ống bằng một tấm đĩa gắn cố định trên trục van xoay vào vòng đềm cao su.

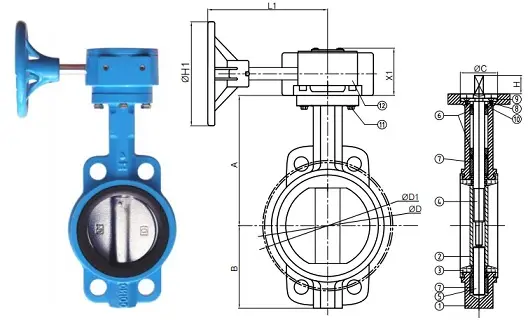

Cấu tạo:

Van bướm tay quay được cấu tạo gồm 4 bộ phận chính sau : Thân van, cánh van, bộ phận làm kín, bộ phận truyền động

1. Thân van : Là bộ phận trung tâm để kết nối lắp ráp các bộ phận chi tiết cấu thành van. Thân van được làm bằng vật liệu gang, gang dẻo, inox, nhựa, thép…chịu được áp lực cao lên đến PN16 ( 16kg/cm2). Tùy thuộc vào từng dòng van, chúng sẽ được thiết kế phần tai van hoặc mặt bích. Chức năng dùng để xỏ bulong qua kết nối với mặt bích của đường ống
2. Cánh van : Là bộ phận chính của van tiếp xúc trực tiếp cũng như chịu tác động chính của dòng chảy lưu chất. Cánh van có nhiệm vụ ngăn cản hoặc mở cho dòng lưu chất đi qua, được làm bằng vật liệu inox có độ bền cao, khả năng chịu lực lớn, đối với dòng van nhựa thì cánh van được làm bằng nhựa nên khả năng hoạt động trong môi trường áp cao bị giảm sút khá nhiều
3. Gioăng làm kín : Còn gọi là đệm kín, nằm giữa phần thân van và cánh van. Chúng được làm bằng vật liệu cao su EPDM, NBR, Teflon, PTFE… Chức năng chính đảm bảo ngăn chặn dòng chảy đi qua van khi đóng. Đồng thời chống rò gỉ dòng chảy ra bên ngoài van.Tùy thuộc vào từng loại môi trường lưu chất sử dụng là gì mà chúng ta lựa chọn loại van có vật liệu gioăng phù hợp
4. Bộ phận truyền động : Gồm tay quay và hộp số trợ lực, giúp chúng ta vận hành đóng mở van theo nhu cầu. Hộp số của van bướm tay quay bao gồm các bánh răng liên kết với nhau, để truyền lực momem từ tay quay đến trục van qua các ngàm, rãnh được thiết kế trên phần hộp số từ đó điều khiển van theo ý muốn. Ngoài ra còn có bộ phận báo hiệu đóng mở được gắn trên phần đầu hộp số có các kí hiệu OPEN ( Mở ) và CLOSE ( Đóng ) từ đó chúng ta có thể quan sát nhận biết được van đang ở trạng thái đóng hay mở với một khoảng cách khá xa mà không cần phải lại quá gần

Ứng dụng của van bướm tay quay

• Van bướm hộp số được sử dụng khá rộng rãi trong các hệ thống đường ống trong các nhà máy, khu công nghiệp như :
•  Nhà máy xử lí nước thải
•  Nhà máy xử lí nước sạch
•  Nhà máy sản xuất chế biến thực phẩm
• Hệ thống đường ống dẫn hóa chất, hệ silo trong nhà máy xi măng…
•  Nhà máy sản xuất chế tạo các vật liệu nhựa, khoáng sản, luyện kim…
•  Ngành công nghiệp hàng hải như đóng tàu
• Sử dụng trong các tòa nhà, chung cư với các hệ thống phòng cháy chữa cháy
• Các đường ống cấp thoát nước, tòa nhà chung cư, hệ thống bể bơi…

Thông số kỹ thuật:

• Kích thước: DN50 – DN200 ( có thể đặt hàng các kích cỡ lớn hơn )
• Tiêu chuẩn kết nối: BS – PN10/PN16 – JIS
•  Chất liệu: Gang, inox, cao su
•  Nhiệt độ: 180ºC
• Kiểu lắp: Lắp bích, wafer
• Made in: Hàn quốc – Đài loan – Malaysia
